Smart Home Dashboard für 15€: Das Cheap Yellow Display (CYD)

Habt ihr euch auch schon immer ein schickes, kleines Touch-Display für euren Schreibtisch gewünscht, um mal eben das Licht, die Heizung oder den Ventilator über Home Assistant zu steuern?

Die meisten fertigen Panels von den großen Marken kosten ein kleines Vermögen.

Aber es gibt einen echten Bastel-Kracher: Das Cheap Yellow Display (CYD), offiziell ESP32-2432S028, gibt es gerade bei Aliexpress zum guten Kurs von 13,69€ inkl. Versand.

Wenn ihr es in einem Combo-Blast-Deal findet, bekommt ihr es auch schon ab 8€ – wenn ihr direkt 3 Displays gebrauchen könnt.

Da haben immer besser als brauchen ist, hab ich mir direkt ein paar auf Reserve mitgenommen. 😀

Das Hardware-Schnäppchen: Was kann das CYD?

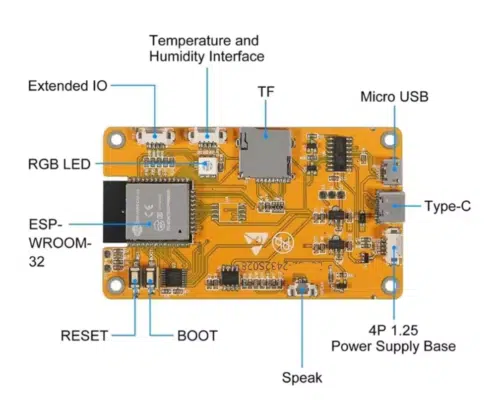

Das Cheap Yellow Display ist in der Maker-Szene extrem beliebt, weil es quasi alles, was man für ein kleines Terminal braucht, auf einer einzigen Platine vereint. Kein lästiges Kabelverlöten zwischen Mikrocontroller und Bildschirm mehr!

• Mikrocontroller: ESP32-WROOM-32 Modul (Dual-Core 32-bit CPU mit bis zu 240 MHz) – liefert mehr als genug Rechenpower für flüssige Smart-Home-Dashboards.
• Display: 2,8 Zoll TFT-Farb-LCD mit einer Auflösung von 320 x 240 Pixeln (angetrieben meist von einem ILI9341 oder ST7789 Controller über SPI).
• Touch-Technologie: Resistiver Touchscreen (XPT2046 Controller) – reagiert auf Druck, was für das Tippen von Buttons auf einem Dashboard völlig ausreicht.
• Konnektivität: Volle Anbindung ans Smart Home dank integriertem 2.4 GHz WLAN (802.11 b/g/n) und Bluetooth 4.2 (inklusive BLE).
• Anschluss & Flashen: Ein USB-C-Port sorgt für den Strom und dank des integrierten CH340-Chips könnt ihr das Board direkt und ohne zusätzlichen Programmer am PC flashen.
• Speicher: Auf der Platine befindet sich ein Micro-SD-Kartenleser.
• Audio-Support: Ein integrierter Audio-Verstärker (oft ein MAX98357A) mit passendem Port, an den ihr einen winzigen Lautsprecher für Klick-Sounds, Alarme oder Bestätigungstöne hängen könnt.
• Erweiterbarkeit: Auf der Rückseite sind mehrere kleine JST-Stecker angebracht (für GPIOs, I2C, UART). Hier könnt ihr ganz einfach noch zusätzliche Temperatur- oder Bewegungssensoren anstöpseln.

Tutorial: So wird das CYD zum Home Assistant Dashboard

Damit das nackte Board nicht einfach so auf eurem Tisch herumfliegt oder wild programmiert werden muss, nutzen wir das geniale, quelloffene Projekt ESPHome-touch-display-mount von akuehlewind. Das Projekt liefert euch nicht nur eine extrem flüssige Benutzeroberfläche (basierend auf LVGL), sondern auch direkt die passenden 3D-Druck-Dateien für ein professionelles Gehäuse.

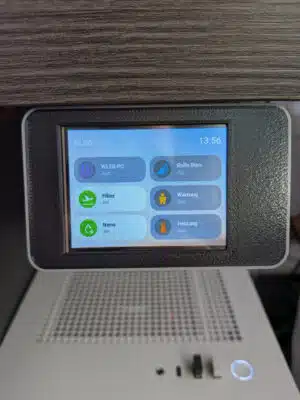

Ich habe die Untertisch-Methode gewählt und steuere damit die Filter meiner Aquarien, wenn ich füttere. Ein Knopfdruck, der Filter geht für 5 Minuten aus und automatisch wieder an.

Schritt 1: Das Gehäuse drucken

Ladet euch die STL-Dateien aus dem Projekt herunter. Bekommt ihr auch bei Makerworld Ihr habt die Wahl zwischen drei genialen Montage-Optionen: Eine Schreibtisch-Halterung, eine Wandhalterung oder eine clevere „Under-Desk“-Halterung, die ihr unauffällig unter die Tischplatte schraubt. Die Kabel werden dabei sauber im Gehäuse versteckt und der Neigungswinkel ist dank Gelenk um ±35° verstellbar.

Schritt 2: Die Software-Vorarbeit

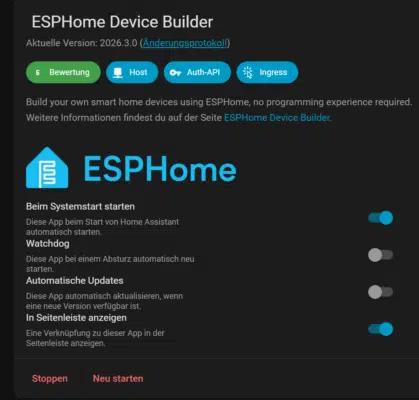

Das Projekt nutzt ESPHome, was ihr als Add-on direkt in Home Assistant integrieren könnt. Ihr profitiert von einer Benutzeroberfläche, die in Echtzeit mit eurem Smart Home synchronisiert. Dabei könnt ihr zwischen zwei vorgefertigten Designs wählen: Einem aufgeräumten „Button Layout“ (ähnlich einem runden Sperrbildschirm) und einem „Tile Layout“, das wie eine moderne Smart-Home-App in Kacheloptik auf dem Smartphone aussieht.

Schritt 3: Flashen leicht gemacht

Das Aufspielen der Software ist dank ESPHome ein absolutes Kinderspiel:

1. Öffnet das ESPHome-Dashboard in eurer Home Assistant Oberfläche und klickt auf „Neues Gerät“ (New Device).
2. Kopiert den passenden YAML-Code aus dem GitHub-Repository von akuehlewind in die Konfiguration eures neuen Geräts.
3. Im oberen Bereich des Codes („USER CONFIG“) tragt ihr einfach eure WLAN-Daten und den API Key eures „New Device“ von ESPHome ein und verknüpft eure eigenen Home Assistant Entitäten (z. B. light.schreibtischlampe). Auch Labels und kleine Icons lassen sich hier ganz leicht anpassen.
4. Schließt das Cheap Yellow Display per USB-C an euren Rechner an, klickt in ESPHome auf „Install“ und flasht die Firmware auf das Board.#

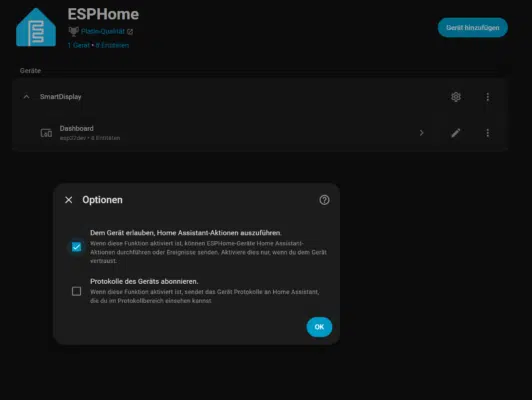

Wichtig: Danach unbedingt in den Geräteeinstellungen eures Dashboards „dem Gerät erlauben, Home Assistant-Aktionen auszuführen„

Schritt 4: Troubleshooting (Falls das Bild komisch aussieht)

Ein bekannter Stolperstein bei diesen günstigen China-Boards: Manchmal verbauen die Hersteller in unterschiedlichen Batches leicht abweichende Display-Controller. Falls euer Bild nach dem Flashen verzerrt ist oder die Touch-Eingabe spiegelverkehrt reagiert, ist das kein Defekt! Ändert im YAML-Code in diesem Fall einfach das konfigurierte Display-Modell von model: ILI9341 auf model: ST7789V.

Das war bei mir ebenfalls notwendig.

Um die Touch-Achsen zu korrigieren, könnt ihr zudem mit den Werten transform: swap_xy: true, mirror_x: true oder mirror_y: true experimentieren, bis Eingabe und Bildschirmausrichtung perfekt übereinstimmen.

Das Cheap Yellow Display ist ein absoluter Nobrainer für alle Smart-Home-Bastler. Für den extrem schmalen Taler bekommt ihr ein voll funktionsfähiges Touch-Panel inklusive WLAN und Bluetooth. In Kombination mit dem GitHub-Projekt von akuehlewind spart ihr euch stundenlanges Fummeln und könnt euch direkt ein optisch extrem ansprechendes und professionelles Kontrollzentrum auf den Schreibtisch stellen.

Euer Doc
